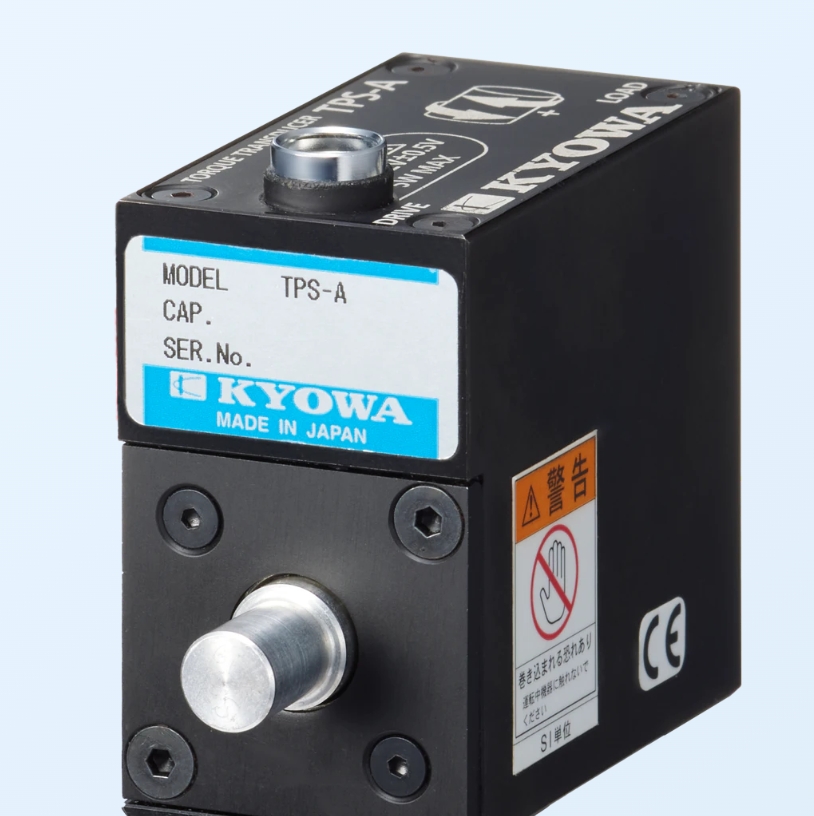

TPS-A  放大器內置式扭矩傳感器

小型輕量、采用非接觸式傳送, 放大器內置式扭矩傳感器。通過采用非接觸傳送化提高維修性。額定容量：±0.1N?m～±5kN?m 額定輸出：5V±4%（負載電阻5kΩ或以上（01NM～2NM為2kΩ或以上））最高回轉速度：15000rpm（±0.1N?m～±2N?m）, 5000rpm（±5N?m～±500N?m）, 4000rpm（±1kN?m）, 3000rpm（±5kN?m）

主要特點

小型輕量：整體體積小、重量輕，便于安裝和集成到各種設備和系統中，對安裝空間要求較低。

非接觸式傳送：采用非接觸式傳送技術，提高了維修性，減少了因接觸部件磨損等問題導致的維護需求，延長了使用壽命，也增強了系統的穩定性。

放大器內置：內置放大器，可直接輸出 ±5V 的電壓信號，方便與其他設備連接和數據采集，無需額外配置放大器，簡化了測量系統的結構。

帶旋轉輸出功能：具有 4 脈沖 / 旋轉的旋轉輸出功能，可用于測量旋轉速度或確定旋轉位置等，為系統提供更多的測量信息。

無鍵槽摩擦連接：除 TPS-A-5KNM 外，采用無鍵槽、摩擦連接型聯軸器的標準規格，能消除因鍵的間隙而引起的測量誤差，提高測量精度。

薄型可并列放置：TPS-A-01NM、05NM、1NM、2NM 為寬 30mm 的薄型設計，可以并列放置進行測量，適用于需要多個傳感器同時測量的場景。

技術參數

額定容量：范圍為 ±0.1N?m～±5kN?m，可滿足不同扭矩測量范圍的需求。

額定輸出：5V±4%（負載電阻 5kΩ 或以上，01NM～2NM 為 2kΩ 或以上）。

最高回轉速度：±0.1N?m～±2N?m 時為 15000rpm；±5N?m～±500N?m 時為 5000rpm；±1kN?m 時為 4000rpm；±5kN?m 時為 3000rpm。

非線性：±0.1% RO 或以內，測量結果的線性度高，測量誤差小。

滯后：±0.1% RO 或以內，在加載和卸載過程中，測量值的滯后現象不明顯。

允許使用溫度范圍：-10～70℃（無結露現象）。

溫度補償范圍：-10～60℃（無結露現象）。

零點溫度影響：±0.03% RO/℃或以內。

輸出溫度影響：±0.1%/℃或以內。

放大器的截止頻率：1.5kHz（截止點的振幅比 - 3±1dB）。

SN 比：50dB 或以上（不旋轉時），抗干擾能力較強。

電源：DC12V±0.5V。

消耗電流：約 0.4A 或以下（DC12V 供電時）。

安全過載：200%。

保護等級：IP40（IEC 60529）。
