一、衍生型號體系：按場景需求精準細分
G29D與G39D系列通過“配管口徑+壓力量程"的模塊化組合形成衍生體系，型號編碼邏輯清晰，便于用戶快速選型。G29D系列以“DS形"為核心結構標識，聚焦輕量化需求，配管口徑分為R1/16（型號標識“3"）與R1/8（型號標識“6"）兩類，壓力量程統一覆蓋0~1.0MPa，典型型號如G29D 3 P10（R1/16口徑，0~1.0MPa）、G29D 6 P10（R1/8口徑，0~1.0MPa）。

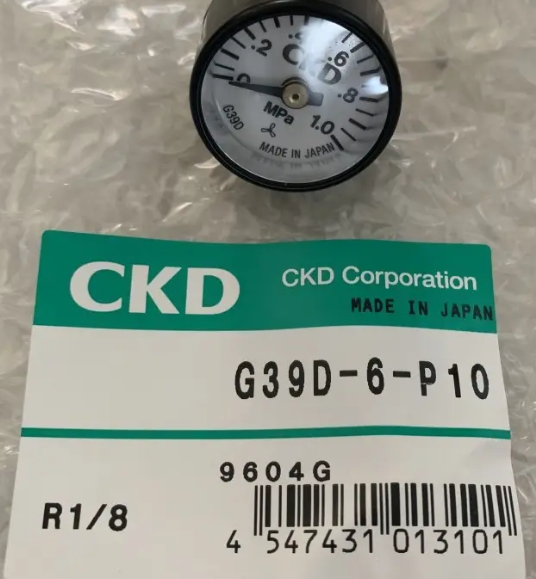

G39D系列則以“DT形"結構為特征，側重提升結構穩定性，配管口徑固定為R1/8（型號標識“6"），壓力量程通過標識區分：“P04"對應0~0.4MPa，“P10"對應0~1.0MPa，衍生出G39D 6 P04、G39D 6 P10等主力型號，適配對壓力監測范圍有差異化需求的工況。兩類系列均支持定制化連接方式，可匹配特殊安裝場景的接口需求。
二、核心規格特性：兼顧小型化與實用性
超小型結構設計是該系列的核心優勢。G29D系列顯示部直徑僅φ21mm，機身采用鋅壓鑄件經特殊涂裝處理，重量僅12g，較傳統壓力表減重60%以上，可直接集成于微型氣動閥島或緊湊式氣路模塊中，有效節省安裝空間。G39D系列顯示部直徑放大至φ26mm，兼顧讀數便捷性與小型化需求，機身采用鋼板外殼與黃銅核心部件，重量37g，結構強度較G29D提升顯著，適配有輕微振動的工業場景。
在材質適配性上，兩款系列均采用針對性設計：G29D的鏡片選用聚碳酸酯樹脂，具備優異的抗沖擊性，可抵御裝配過程中的意外碰撞；G39D鏡片采用丙烯樹脂，透光率達92%以上，配合防眩光處理，在車間強光環境下仍能清晰讀數。兩者均配備6邊形連接部與背面螺紋結構，兼容標準化安裝工具，裝配效率較傳統圓形連接部提升30%。
環境適應性方面，系列產品統一支持5~60℃的流體及環境溫度范圍，可覆蓋大多數氣動系統的工作環境。同時均滿足RoHS 2.0合規要求，重金屬含量遠低于行業標準，適配電子、食品等環保要求嚴苛的領域。G39D系列更針對潮濕環境優化了密封結構，在相對濕度90%的工況下仍能穩定運行，無凝露影響。
三、關鍵技術參數：支撐精準監測需求
該系列的測量性能與結構參數圍繞工業精準監測需求設計。測量介質統一為壓縮空氣，G29D系列壓力測量范圍固定為0~1.0MPa，G39D系列則提供0~0.4MPa、0~1.0MPa兩種選擇，滿足低壓與常規壓力監測的不同需求。G39D系列的顯示性能經過特殊校準，在20±15℃的基準溫度下，滿量程性能控制在±3%范圍內，符合JIS標準對精密壓力表的要求。
結構尺寸上，G29D的機身長度僅45mm，安裝孔中心距28mm，可直接嵌入標準小型氣路板；G39D機身長度52mm，安裝兼容性更廣，連接部對邊尺寸14mm，適配常用的10mm扳手快速緊固。材質參數方面，G29D閥體為鋅合金壓鑄件（Zn-Al-Cu合金），硬度達HB80；G39D的連接部與彈簧管采用HPb59-1黃銅，抗腐蝕性能優異，經500小時鹽霧測試無明顯銹蝕。
四、核心技術特性：細節設計提升可靠性
在顯示機制上，系列產品采用高對比度指針與刻度設計，指針采用熒光涂層，即使在昏暗的設備內部也能快速讀數。G39D更優化了指針阻尼結構，將指針穩定時間縮短至0.5秒以內，避免壓力波動導致的指針抖動，提升讀數效率。
結構優化方面，兩款產品均采用“背面螺紋+防松墊圈"的雙重固定方式，安裝扭矩控制在8~12N·m即可實現可靠密封，避免過度擰緊導致的螺紋損壞。G29D的鏡片與閥體采用超聲波焊接工藝，密封等級達IP54，可有效防止粉塵侵入；G39D則采用卡扣式鏡片設計，便于現場維護時的清潔與更換。
耐用性保障上，彈簧管作為核心測量元件，采用精密冷拔工藝成型，G29D選用磷青銅材質，G39D選用錫青銅材質，兩者均經過100萬次循環壓力測試無疲勞變形，使用壽命遠超行業平均的50萬次標準。
五、應用價值：賦能精密氣動系統管控
G29D?G39D系列憑借超小體積與可靠性能，成為精密氣動系統的理想監測配件。在電子芯片封裝設備中，G29D可集成于微型真空吸盤氣路，實時監測吸附壓力，確保芯片抓取過程中的穩定性；在醫療輸液泵設備中，G39D通過精準監測氣動驅動壓力，保障藥液輸送的勻速性。
該系列的標準化設計與CKD氣源處理單元形成適配，可實現“FRL+壓力表"的一體化集成，減少管路連接點，降低泄漏風險。同時，清晰的型號體系與明確的性能參數，為用戶提供了精準的選型依據，避免了因選型不當導致的設備故障，顯著提升了氣動系統的運維效率。
